ラジコン飛行機 自作

フォッカーD7

フォッカーDZ@ フォッカーDZA フォッカーDZB 重心位置&フライト



Fokker DZ
RC飛行機 動力:ブラシレスモーター 主材料:バルサ
メーカー:自作 スパン:848mm (約1/10スケール) 全備重量:612g

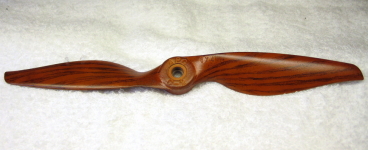

木製ペラふう塗装
木製ペラふうに塗装 プロペラ木目塗装
プライマー後、黄土色で下色、鉄模のウェザリングに使っているパステルで積層を書き込み、クリアオレンジ+黒(微量)、半艶クリア仕上げです。 木目(積層)は、かなり適当に書きましたが、遠めで観ればそれっぽく見えますねぇ!?

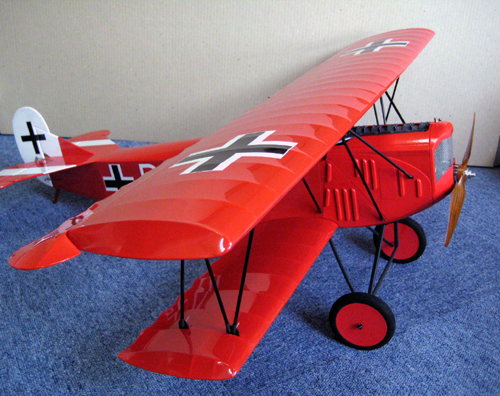

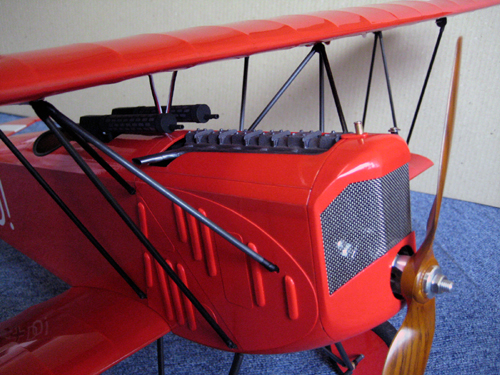

ひとまず完成!
ラジコン飛行機フォッカーDZ
複葉機Fokker d7

サクっと作ったわりになかなかの見栄えなので自己満足!うまく飛んでくれればいいのですが・・・

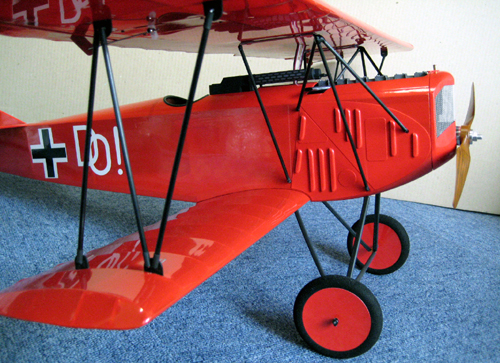

Ni11より だいぶマシですが、CG合わせにウエイトを積みます。少しでも上重を解消する為に車輪へ板おもりを仕込みました。 ラジコン飛行機の車輪
田んぼ仕様なので車輪間の補助翼は一先ず無しにします。あれが有ると手投げの際に持てないのです。複葉機の場合、下翼の後を持つとCGから遠すぎてツンのめってしまうので、下翼の前を持って投げます。



フライボーイズ DVD さっそく観ました!映画館で観るのとはまた違って、観たい場面を停止やスローができるのがいいです。特典版もけっこう良い資料になりそうです。墜落シーンなどは1/6ぐらいの模型を遣って撮ってました。きちんと骨組みもされた精巧な模型で思わず勿体ない!
ルローンエンジンが回転していないのが妙に気になったりして・・・

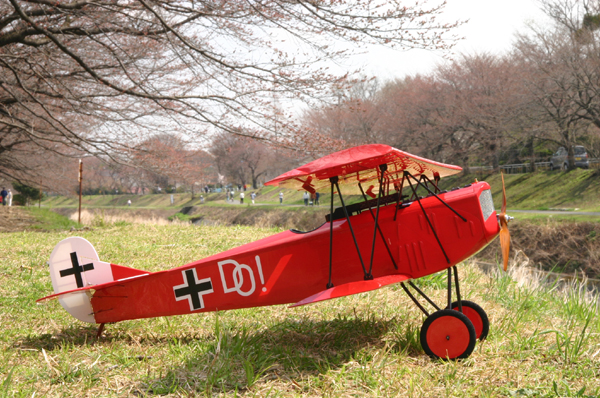

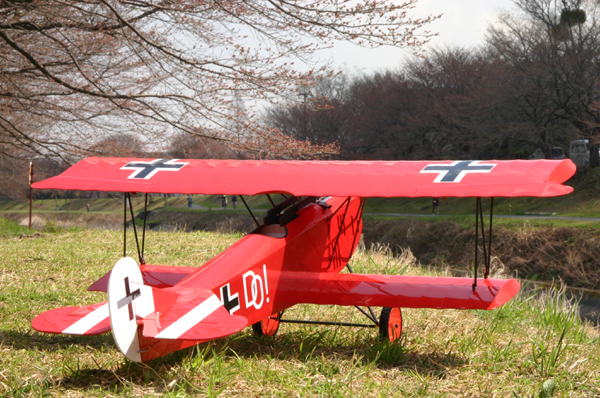

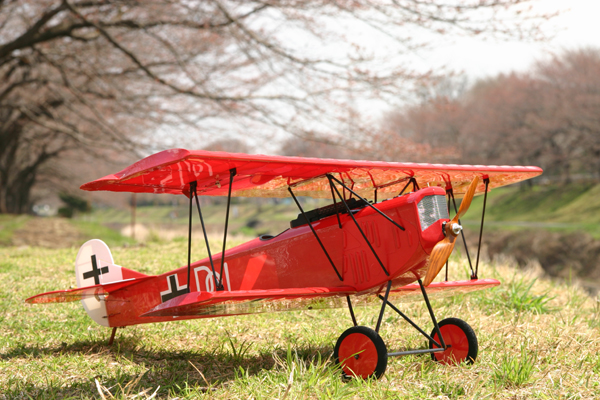

姿かたちがあるうちに一眼レフで撮影しました。





LO!でなく DO! +も〒にしようかと思いましたが冗談すぎるので止めときました〜
マークはすべてフィルムを切り抜いて作ってます。参考WACO

飛ばす前の能書き
800リポ3Sで飛行重量582gになりました。同じ1/10のNi11は500gですが、D7はサイズがひとまわり大きいことと中クラスのフィルムですので、マズマズでしょうか!?
昨今、モーターが小型軽量化したのは良いことなのですが、スケール機の場合、それに合わせてノーズ長を変えられないのが辛いところです。結局、モーターが軽い分をウエイトで補っているわけです。リポやサーボの搭載などまだ工夫の余地はありますが、テール側をこれ以上軽く作ることは強度的に不安です。
翼面積はNi11と比べると1.5倍ぐらいありそうです。Ni11の上翼の翼弦長がちょうどD7の下翼と同じですので、揚力は充分です。しかし、それが吉と出るか凶と出るか? スラストやCGの兼ね合いは勘で決めているわけで、飛ばしてみないと分からないのです。
どんな飛びをしてくれるのか?何れにしても楽しみですが、上半角が無いので私の腕で飛ばせるのか?それが一番の難問ですねぇ〜

D7参考サイトリンク
http://memorial.flight.free.fr/fokkerDVIIuk.html
http://www.cbrnp.com/profiles/quarter1/fokker-dvii.htm
http://fokker-d7.com/
http://www.dutch-aviation.nl/index5/Military/index5-1%20D7.html
http://www.proctor-enterprises.com/photo_gallery/d7/photos_d7.htm
http://www.wwi-models.org/Photos/Engines/bmwd3a/index.html#NTM
D7ペーパークラフト
http://www.aerofile.info/fokkerd7/d7html/index.html
http://www.wsam.net/freebees/FOKKER-D7/
