模型のご紹介
自作ラジコン飛行機 ダクテッドファン F/A-18ホーネットの製作工程を連載いたしております。
| ラジコン飛行機 |
1:24スケール |
|
| メーカー：自作 |
動力:電動ダクテットファン |
主材料:スチレンペーパー |

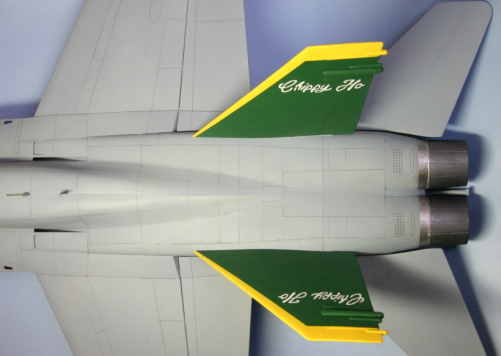

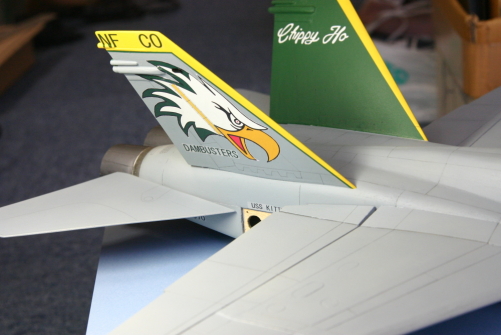

| すご〜く おもちゃ化してきましたが、チッピー塗装なので仕方無いかと思いつつ更におもちゃ化を進めます。そこまで遣るな！という声が聞こえてきそうですが、すみませんが自己満足の世界にお付き合いください。 |
  |
《小物パーツの追加》

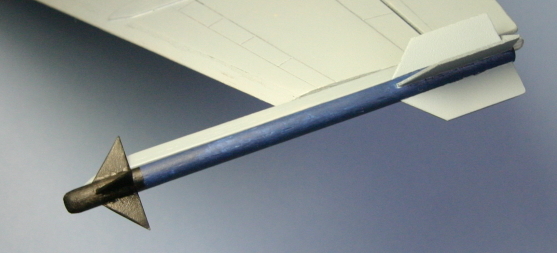

サイドワインダーは、スチレン棒へスチレン板の翼、ホルダーをバルサで作り接着一体化してあります。ネオジムマグネットを埋め込んで、主翼側は平頭の木ネジです。ひっかけた際にホルダーごと外れ、主翼を痛めないようにしています。
イボ？は型取くんで簡易型を作って軽量紙粘土で量産します。製作中です。整流板は、ひっかけて破損することを前提にスチレン板で作り、両面テープで固定します。衝突防止灯は、クリアープラ板へクリアーレッド塗装です。着艦フックは、ヒューム管の一部分を実際に即し潰して、可動部とフック部はバルサで作りました。 |
 |
 |
《リンケージ》
エルロンは、糸引きを止めて、一つのサーボでワイヤーリンケージする予定でしたが、重量的にみて、サーボ２個にしても大差ないかと思い、動作もその方が確実ですのでそうすることにしました。しかし、片側を逆動作するリンケージを施すスペースすら無いので、エルロン⇔ラダー
チャンネルの１００％ミキシングで対処しました。
これにより上舵より下舵を少なくする舵角調整が出来ますので、エルロンを切った際に機首が外へ向く挙動が抑えられるのでは？と思います。いずれにしましても設置済みのサーボベットを破壊して、新たに３個のベットを作り
ました。エレベーターのリンケージは、ごく短距離でしたので、ピアノ線で済ませました。 |
水平尾翼の軸は、前回記載の構想通りにΦ3mmのカーボンパイプに修繕しました。まるで釣りのフライロッドを作っているかのようですが、カーボンロッドをドリルへ装着し、サンドペーパーで少しずつ削って、パイプ側へ吸い込まれるような径サイズにします。まさに印籠繋ぎです。
余談ですが、カーボンパイプには一方向に張りの強い芯があると聞きましたので、釣り竿のように振ってみましたが、？？？です。これでは、フライロッドは作れませんねぇ〜
さらに余談ですが、写真のドリル、骨董品のような風貌です。まさに私が物心ついた時には すでに在り、幼少の頃に父から借りて模型作りに使っていましたが、いまだにその役目を果たしてくれています。祖父と父は木工職人でしたが、私は趣味の模型職人？ 三代に渡り使っているわけですが、プロの道具は頑丈です。
話を水平尾翼に戻しますが、今回は単純なエレベーター方式ですので、左右の軸（外径Φ3mm 内径Φ2mmカーボンパイプ）はΦ2mmカーボンロッドを挿入しエポキシで固めました。（この機構を利用して外側へ更に内径Φ3mmカーボンパイプを被せて回転するようにすれば、軽量で回転軸のブレが皆無なフライングテール方式にすることが出来ます。）苦労した甲斐あって頑丈でまったくガタ無くスムースに回転するように仕上がりました。 |

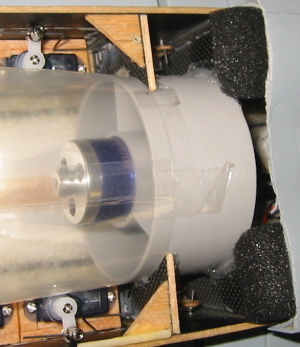

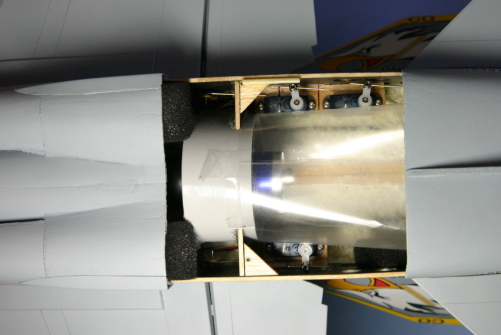

《ダクトユニットの搭載》
表面をサンドペーパーで荒らして、ホットメルトで固めただけです。ホットメルトは意外に強固で接着力も強いので充分です。さらに剥がすことができますので、メンテ性もいいです。小型機のモーター固定で私的実績がありますが、クラッシュした際、剥がれるより先に周辺が破壊するぐらい強いです。
ＯＵＴ側へはＯＨＰシートで筒を設けました。ＯＨＰシートは接着剤の利きが悪いので、ヒンジ用テープで貼り合わせます。 |
|
《回して見ます！》
楽しくて何回もテストしてますが、モーターには良くないでしょうね!? ハーフスロットで限界？って感じですが、そこから更に回ります。計測不能なほどの回転数みたいですが、音も凄いです。振動は、ほぼ無いので機体各部への影響は少ないと思われます。引きは、プロペラ機のそれとは違いますが、風が狭い範囲で後方へ猛烈に噴射されます。 |
動画
うるさいので
ご注意ください！ |
| 次回は、現状でほぼ完成に近いのですが、バッテリー搭載など諸々調整し、全体の写真を撮影、掲載する予定です。 さっさと飛ばせっ！という声が痛いほど聞こえてきますが・・・ |
図面データ配布の予定
このF/A-18製作の為に画いた図面を配布する予定です。ご入用の方は居られないかも？ですが、個人で保有していても勿体無いような気がしますので・・・ 大半は手書き図面なのですが、胴体断面図とストレーキ上面図は、ＣＡＤで画いています。また、これだけでは半端ですので、胴体上面図&側面図（元材切り出し用の簡易図）をこれからデータ化します。 ⇒図面データ ダウンロードページへ |
 |
